Spectrometer

EUV/VUVVUV/UV MONOCHROMATOR

VUV/UV MONOCHROMATOR

VM200

  • 단색화 장치와 CCD 분광기 통합형
  • 25 - 3200nm 파장범위(세부사양 참조)
  • Labview 기반 소프트웨어
  • 진공챔버에 직접연결 가능
제품문의 자료실 동영상 카다로그
BEST Good
제품특징
  • 제품특징 이미지
    통합협
    단색화 장치와 CCD 분광기 통합형
  • 제품특징 이미지
    Wavelength range
    25 - 3200 nm
    넓은 파장영역대역
  • 제품특징 이미지
    Easy
    모노크로미터에서 CCD 분광기로 쉽게 전환
  • 제품특징 이미지
    OES 특화
    진공챔버에 직접연결
  • 제품특징 이미지
    Labview
    Labview 기반 소프트웨어
  • 제품특징 이미지
    UV
    UV 대역으로 확장 가능

  • 제품특징 이미지
    NIST
    NIST 교정(선택사항)
  • 제품특징 이미지
    Best
    가격 대비
    우수한 성능
제품사양
VM200 Specifications
Focal Length 200/188 mm
F/No 4.2

Wavelength Range

25 - 3200nm *
Resolution 0.17nm with 50um slit **

Wavelength Accuracy

+/- 0.3nm with standard grating
Wavelength Reproducibility +/- 0.1nm
Dispersion 3.6 nm/mm with 1200g/mm gtg.
Focal Plane 30mm max. width
Standard Grating 1200 G/mm
Grating Size 40 x 45mm

Standard CCD

High VUV Stability 25 - 1,000nm
Standard Interchangeable Slits 25 - 4000 um width

Adjustable Slits Option

0 - 4000 um width
Optional CCD Custom adapters available
Stray Light <2 x 10-4 in VUV
Ultimate Vacuum <10-6 torr
Dimensions 18 cm dia. 16cm height main body

* Wavelength Range

Normal range (VUV/UV/VIS with Al/MgF2 VUV to NIR coating

Short wavelength with EUV 1200 g/mm grating (RUV Pt coating)

Long wavelength with IR 300 g/mm grating (IR gold coating)



** ResolutionMeasured full width at half maximum of Kr 123.6nm at center of CCD



*** Reciprocal linear dispersion at center of CCD at 123.6nm

VM200 Wavelength Range
Resonance Grating Number Spectral Range (nm) Dispersion (nm/mm) Groove Density (l/mm)
C200-12-10-30-xxx*

25 - 300

4

1200
C200-12-19-90xxx 190 - 900 4 1200

C200-12-20-100-xxx

 200 - 1000 4

1200
C200-12-30-110-xxx 300 - 1200 4 1200
C200-8-35-120-xxx 350 - 1200 6

800
C200-640-160-xxx 400 - 1600 8 600
C20-5-40-210-xxx 400 - 1200 10

450
C20-3-80-320-xxx 800 - 3200 16 300

* AUE Gold EUV 25 - 200nm, MAU Mag FLU UV-VIS 110 - 1100, PTE Platinum EUV 30 - 200nm

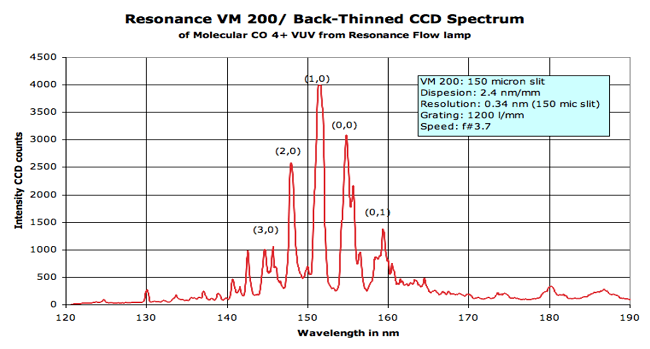

Spectra
