무선 가속도 기울기 센서

광학, 온도, 계측 사업의 선두주자 진영테크를 소개합니다.

ProcessSensor AN-mV/V/420 Xtender

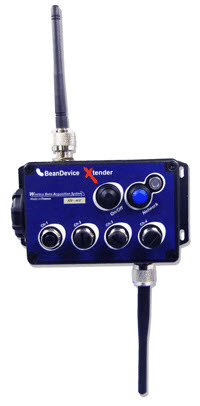

제품이미지

Wireless Sensor

ProcessSensor

AN-mV/V/420 Xtender

  • 무선 전송 안테나 IEEE 802.15.4
  • 입력 채널 수: 4 채널
  • 내장된 센서 전원 장치
  • 재충전되는 내장된 리듐이온 배터리
  • 작동 온도 범위 : -40℃에서 +85℃
  • 1000 M (LOS)의 최대 무선 범위
BEST Good



제품사양
  • Unipolar 또는 bipolar 전압, 전류 측정 (소프트웨어 구성)
  • 높은 측정 정확도
  • 100% 무선 기술: 센서 전원은 무선 데이터 수집 시스템에 의해 제공
  • 입력 채널 수: 4 채널
  • 최대 무선 범위: 1000m (L.O.S)
  • Streaming Packet Mode: 400 SPS
  • Embedded Data logger: 최대 1,000,000 데이터 수집 기록
  • 거친 산업 환경에 적합한 IP67 방수 알루미늄 케이스
제품사양
제품사양
Analog data acquisition specifications
  AN-mV Xtender AN-V Xtender AN-420 Xtender
Signal Conditionning Analog low voltag mV with voltage-compensated measurement Analog voltage measurement Analog current loop measurement
Number of channels 4 Channels
A/D Converter

16 bits - SAR Architecture (Successive Approximation Register)

with temperature compensation

Measurement range

±20 mV (bipolar)

or 0-40 mV (unipolar)

±5V (bipolar) or 0-10 V (unipolar)

±10V (bipolar) or 0-20 V (unipolar)

4-20 mA Current Loop measurement

Non-linearity error

± 0,5 LSB
Measurement accuracy < 0,2% connected to an external power supply
< 0,4% operates on battery
< 0,08% when operating on battery power
Sensor Connector M12-5Pins coming with an IP rating IP67 | Nema 6
제품사양
RF Specifications
Wireless Protocol Stack IEEE 802.15.4 (2006 version)
WSN Topology Point-to-Point / Star
Data rate 250 Kbits/s
RF Characteristics ISM 2.4GHz -16 Channels
TX Power +0 dBm to +18 dBm
Receiver Sensitivity -95,5 dBm to -104 dBm
Maximum Radio Range 1 km (L.O.S)
Antenna diversity 2 omnidirectional N-Type antenna , gain of 2.2 dBi , IP67 | Nema 6
제품사양
Over-the-air configuration (OTAC) parameters
Data Acquisition mode Low Duty Cycle Data Acquisition (LDCDA) Mode: 1s to 24 hour
Alarm & Survey mode: 1s to 24 hour
Alarm Threshold 2 high levels alarms & 2 low levels alarms

Sensor power supply

4.5 to 20 Volts
Power Mode Sleeping, Sleeping with Network Listening & Active
TX Power -7 dBm / -1 dBm / +5 dBm / +11 dBm / +15 dBm / +18 dBm
제품사양
Environmental and Mechanical
Enclosure

Aluminium, Watertight IP65 - Fire Protection : ULV94/Getex
Enclosure dimensions (w/o antenna) L x W x H : 149.1mm x 77mm x 60.5mm

Weight: 690 grams

Shocks resistance 10g during 50 ms
Operating Temperature -40 °C to +85 °C
Norms CE Labelling Directive R&TTE (Radio) ETSI EN 300 328
ROHS - Directive 2002/95/EC
적용분야
적용분야
다양한 측정장비와 연동하여 모니터링
제품구성
제품구성
