Spectrometer

광학, 온도, 계측 사업의 선두주자 진영테크를 소개합니다.

200-1750nm

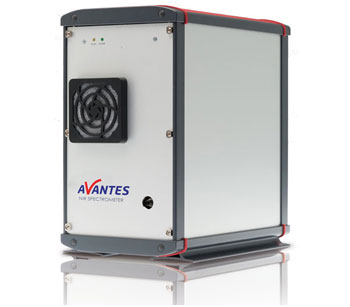

재품이미지

NIR spectrometer

AvaSpec - NIR256/512

  • 256 pixels InGaAs array CCD Detector 사용
  • Thermo-Electric Cooling (옵션)
  • 가격대비 우수한 성능
  • 900-1750 nm의 넓은 파장영역대역(파장영역 선택가능)
  • No moving parts로 시스템 안정성을 극대화
BEST Good
제품특징
  • 제품특징 이미지

    Detector
    256, 512 pixels
    InGaAs array CCD Detector
  • 제품특징 이미지

    Wavelength range
    900~1750 nm
    넓은 파장영역대역 (파장영역 선택가능)
  • 제품특징 이미지

    Thermo-Electric Cooling
    (옵션)
  • 제품특징 이미지

    AD Converter
    16Bit AD Converter
  • 제품특징 이미지

    SDRAM card
    별도 PC없이 데이터 저장(옵션)
  • 제품특징 이미지

    Bluetooth
    Bluetooth
    communication(옵션)
  • 제품특징 이미지

    No moving parts
    시스템 안정성을 극대화
  • 제품특징 이미지

    Stand Alone
    PC없이 동작 가능
    2Analog output(0~5V)
    12 Digital output
  • 제품특징 이미지

    Interface
    USB 2.0 interface로
    빠른 데이터 처리
  • 제품특징 이미지

    Interface
    RS-232 interface 적용
  • 제품특징 이미지

    Application
    다양한 악세사리를 연결하여
    광범위한 Application에 응용
  • 제품특징 이미지

    Best
    가격대비 우수한 성능
제품사양
제품사양
Spectrometer AvaSpec-
NIR256-1.7
AvaSpec-
NIR256-1.7TEC
AvaSpec-
NIR512-1.7TEC
Optical Bench Symmetrical Czerny-Turner, 50mm focal length Symmetrical Czerny-Turner, 50mm focal length, TE Cooled
Wavelength range 900 - 1750 nm
Resolution 2.0 - 50 nm 1.5 - 50 nm
Stray light < 1% <0.5%

Sensitivity HS in

counts/uW per us

1,300,000
(integral 1000-1750 nm)
2,770,000
(integral 1000-1750 nm)
1,385,000
(integral 1000-1750 nm)
Signal/Noise HS 2000 : 1 1700 : 1
Integraion time HS 10 μs - 750 ms 20 μs - 1 second

Sensitivity LN in

counts/uW per us

74,000
(integral 1000-1750 nm)
96,000
(integral 1000-1750 nm)
48,000
(integral 1000-1750nm)
Signal/Noise LN 6000 : 1 3600 : 1
Integraion time LN 10 μs - 8 seconds 20 μs - 35 seconds
Detector InGaAs linear array,
256 pixels, 50 μm x 500 μm
TE cooled InGaAs
linear array, 256 pixels, 50 μm x 500 μm
TE cooled InGaAs
linear array, 512 pixels, 25 μm x 500 μm
AD converter 16 bit, 500 kHz 16 bit, 2.4 MHz
Interface USB2.0 high-speed, 480 Mbps / RS-232, 115,200 bps
Sample speed
with store to RAM
1.06 ms / scan

0.19 ms /scan

@ 0.08 ms int. time

0.31 ms /scan

@ 0.09 ms int. time

Data transfer speed

1.56 ms / scan (USB2)

60 ms / scan (RS-232)

1.0 ms / scan (USB2)

60 ms / scan (RS-232)

1.2 ms / scan (USB2)

120 ms / scan (RS-232)

Digital IO

HD-26 connector, 2 Analog in, 2 Analog out,

3 Digital in, 12 Digital out, trigger, synchronization

Power supply Default USB power, 350mA or with SPU external 12VDC, 150mA 100-240 VAC, 50-60 Hz, 35 W
Dimensions, weight 175 X 165 X 85 mm,
2.2 kg
244 X 144 X 254 mm, 5.1 kg
파장영역
파장능력
Use Useable range (nm) Spectral range (nm) Lines/mm Blaze (nm) Order code
256 256/512TEC
NIR 900-1750 850 650 200 1500 NIR200-1.5
NIR 1000-1700 340 250 400 1600 NIR400-1.6
NIR 900-1400 200 n.a. 600 1200 NIR600-1.2
NIR 1300-1600 152 n.a. 600 1600 NIR600-1.6
분해능
분해능
Grating
(lines/mm)
Slit size (μm)
25 50 100 200 500
200 5 6 12 24 50
400 2.5 3 6 12 25
600 n.a 2 4 8 18
