Spectrometer

200-1100nmAvaSpec - ULS3648

UV / VIS spectrometer

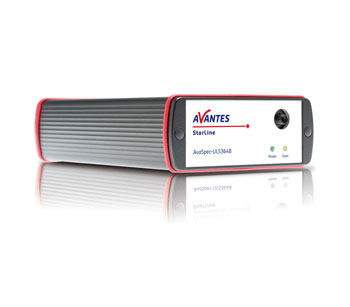

AvaSpec - ULS3648

  • 3648픽셀 Toshiba CCD Detector 사용
  • 16Bit AD Converter
  • Bluetooth communication
  • High speed, High Resolution
  • SDRAM card 장착으로 별도 PC없이 데이터 저장(옵션)
제품문의 자료실 동영상 카다로그
BEST Good
제품특징
  • 제품특징 이미지
    Detector
    3648 pixels
    Toshiba CCD Detector
  • 제품특징 이미지
    Wavelength range
    200~1100nm
    넓은 파장영역대역(파장영역 선택가능)
  • 제품특징 이미지
    Resolution
    High resolution (0.05-20nm)
  • 제품특징 이미지
    AD Converter
    16Bit AD Converter
  • 제품특징 이미지
    SDRAM card
    별도 PC없이 데이터 저장(옵션)
  • 제품특징 이미지
    Bluetooth
    Bluetooth
    communication(옵션)

  • 제품특징 이미지
    No moving parts
    시스템 안정성을 극대화
  • 제품특징 이미지
    Stand Alone
    PC없이 동작 가능
    2Analog output(0~5V), 12 Digital output
  • 제품특징 이미지
    Interface
    USB 2.0 interface로 빠른 데이터 처리
  • 제품특징 이미지
    Interface
    RS-232 interface 적용
  • 제품특징 이미지
    Application
    다양한 악세사리를 연결하여 광범위한 Application에 응용
  • 제품특징 이미지
    Best
    가격대비 우수한 성능
제품사양
제품사양
Spectrometer Platform AvaSpec-ULS3648-USB2
Optical Bench ULS Symmetrical Czerny-Turner, 75mm focal length
Wavelength range 200-1100nm
Resolution 0.05 ~ 20nm, depending on configuration (see table)
Stray light 0.38 - 0.53%, depending on the grating
Sensitivity (AvaLight-HAL, 8 μm fiber) 160,000 counts/μW per ms integration time
Detector CCD linear array, 3648 pixels
Signal/Noise 350 : 1
AD converter 16 bit, 1 MHz
Integration time 10 μs - 10 minutes
Interface USB 2.0 high-speed, 480 Mbps
RS-232,115.200 bps
Sample speed
with on-board averaging		 3.7 msec / scan
Data transfer speed 3.7 msec / scan (USB2)
750 msec / scan (RS-232)
Digital IO

HD-26 connector, 2 Analog in, 2 Analog out,

3 Digital in, 12 Digital out, trigger, sync.
Power supply Default USB power, 350mA. or with SPU2 external 12VDC, 150 mA
Dimensions, weight 175 x 110 x 44 mm(1 ch), 716 grams
파장영역
파장능력
Use Useable range(nm) Spectral range(nm) Lines/mm Blaze (nm) Order code
UV/VIS/NIR 200-1100 900 300 300 UA
UV/VIS/NIR 200-1100 900 300 300/1000 UNA-DB
UV/VIS 200-850 520 600 300 UB
UV 200-750 250-220 1200 250 UC
UV 200-650 165-145 1800 UV UD
UV 200-580 115-70 2400 UV UE
UV 200-400 70-45 3600 UV UF
UV/VIS 250-850 520 600 400 BB
VIS/NIR 300-1100 800 300 500 VA
VIS 360-1000 500 600 500 VB
VIS 300-800 250-200 1200 500 VC
VIS 350-750 145-100 1800 500 VD
VIS 350-610 75-50 2400 VIS VE
NIR 500-1050 500 600 750 NB
NIR 500-1050 220-150 1200 750 NC
NIR 600-1100 350-300 830 800 SI
NIR 600-1100 500 300 1000 IA
NIR 600-1100 500 600 1000 IB
분해능
분해능
Grating
(lines/mm)		 Slit size (μm)
10 25 50 100 200 500
300 0.6-0.7 1.1-1.3 2.2-2.4 4.6 9.0 20.0
600 0.3-0.36 0.58-0.68 1.17 2.2 4.5 10.0
830 0.25 0.48 0.93 1.7 3.4 8.0
1200 0.14-0.18 0.3 0.62 1.08 2.2 5.0
1800 0.09-0.11 0.18 0.36-0.4 0.78 1.5 3.7
2400 0.07-0.09 0.13-0.15 0.26-0.32 0.52-0.64 1.1 2.7
3600 0.05-0.06 0.1 0.19 0.4 0.8 2.0
